MMF VM25



<<<  Retour







Norme Vibratoire 10816 / 2372
3834

ATEX Ineris

Glossaire


VIBROMETRE / ANALYSEUR VM25


Marque : MMF

Modèle : VM25

Documentation VM25

Manuel d'utilisation VM25






Le Vibromètre VM25, propose les mesures suivantes:

  • Vibrations globale (g, mm/s, µm)
  • Défaut de roulement
  • Mesure du spectre
  • Mémoire pour stockage des mesures
  • Vitesse de rotation (tachy)
  • Température (infrarouges)

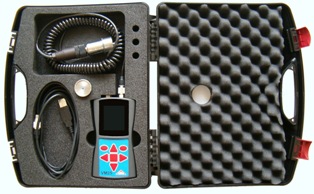

Fourniture standard :

  • 1 mallette pratique pour le transport
  • 1 vibromètre VM25
  • 1 capteur
  • 1 câble de liaison de l’accéléromètre
  • 1 câble USB pour le transfert des données
  • 1 câble pour sortie audio
  • manuel rapide d’utilisation







Le logiciel VM2x-MDB permet de transférer les mesures sur PC et d'imprimer des rapport de résultats.

La base de donnée permet de gérer les points de mesures et les mesures réalisées.

  • Alarmes en couleur
  • Courbes de tendance (historique)
  • Rapport

Note: Pour pouvoir gérer les points de mesures, chaque emplacement de mesure doit être équipé d'une embase VMID.





Caractéristiques VM25

Fonctions
  • Mesure de la vibration totale (accélération, vitesse, déplacement)
  • Analyse de la vibration dans le domaine de la fréquence (spectre

Modalité de mesure

  • Valeur efficace (RMS)
  • Valeur de pic (Pk)

Unité de mesure

  • Accélération: [g]
  • Vitesse: [mm/s]
  • Déplacement: [μm]
  • Fréquence: [Hz]
  • Vitesse de rotation: [Rpm]

Connexions

  • 1 canal de mesure indépendant (accéléromètre avec aimant incorporé)
  • 1 canal pour sortie signal audio
  • 1 port mini USB pour transfert de données

Fonction Vibromètre

  • Mesure de la vibration totale en bandes de fréquence prédéfinies
  • Accélération: 3Hz - 1000 Hz  /  1000Hz - 10000 Hz
  • Vélocité: 2Hz - 300 Hz  /  10Hz - 1000Hz
  • Stockage 16000 valeurs

Fonction Tachymètre

  • Affichage de la vitesse avec photocellule intégrée

Fonction Tachymètre

  • Affichage de la température: -40 / +125°C

Fonction FFT (Analyse de la fréquence)

  • Résolution: 125 lignes
  • 7 bandes de fréquences de 200 Hz à 12000Hz

Caractéristiques générales

  • Afficheur: 128x160 pixels
  • Dimensions: env. 125*60*27 mm
  • Poids: env. 140 g
  • Température de -20° à +60° C
  • Alimentation: 2 piles LR03
