| CEMB propose une gamme très performantes de produits
pour la surveillance des machines tournantes, notamment pour la
surveillance des turbomachines, turboalternateurs avec paliers lisses.
Le monitoring peux se faire sur les mesures suivantes:
- Vibration des paliers (accéléromètres ou
vélocimètres)
- Vibration d'arbre (capteurs relatifs inductifs)
- Températures
- Vitesses de rotation (GV, PV)
- Dilatation axiale
- Excentricité
|
CEMB - SURVEILLANCE VIBRATOIRE
CONTINUE (ON LINE) |
|
Monitoring |

|

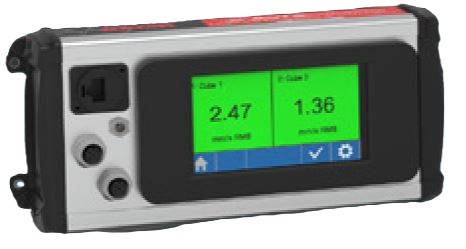

DIAVIB |
Système de surveillance vibratoire
- 2 à 8 capteurs triaxiaux soit en fonction de la version
- Affichage local des grandeurs vibratoire et de la
température
- Alarmes avec sortie on/off
- Interconnexion de 3 boîtiers 8 capteras, soit 24
capteurs triaxiaux (XYZ)
|
PROVIB |
 |
TR-A
TR-V |
Module 4-20 mA sur rail DIN:
- Input: 1 entrée (accéléromètre, vélocimètre).
- 1 sortie 4-20 mA ou 0-10V
- Mesure: g, mm/s, µm
- Amplitude: rms, peak, peak-peak
- Filtre passe haut et filtre passe bas
- Sortie signal sur prise BNC pour analyseur
|
Download |
 |
TRAL-A
TRAL-V |
Module Alarme sur rail DIN:
-
Input: 1 entrée capteur (accéléromètre,
vélocimètre, température).
-
1 sortie 4-20 mA ou 0-10V
-
Mesure: g, mm/s, µm
-
Amplitude: rms, peak, peak-peak
-
2 Relais d'alarme (AL1 & AL2)
-
Filtre passe haut et filtre passe bas
-
Sortie signal sur prise BNC pour
analyseur
|
Download |
|
TM1 |
Boitier d'alarme sur rail DIN:
- Input:
2 entrées (accéléromètres / vélocimètres)
- Output: 2 sorties (g, mm/s, µm) en 4-20mA ou 0-10V
- Réglage setup à définir sur commande
- Plage de mesure à définir sur Cde
- Relais d'alarmes
- Filtre passe haut et filtre passe bas
- Sortie signal sur prise BNC pour
analyseur
- Liaison RS485
|
Download |
 |
TD-2 |
Monitoring 2 voies:
- input (x3): 2 entrées (accéléromètres, vélocimètres,
Proximitors inductifs) + 1 Tachy
- Mesures:
- Vibration
- Déplacement axial
- Vitesse de rotation (Survitesse, Zéro speed, Reverse
rotation)
- Output (x2): 4-20 mA / 0-10V
- Connexion Ethernet pour Setup
- Communication Modbus TCP/IP
- Connexion avec ADS Software pour analyses
- Fixation rail DIN
|
Download
Manuel |
 |
T1-EV/2 |
Monitoring 2 voies: Input: 1 vélocimètre type
T1-40
Output: 4-20 mA ou 0-10 V (à préciser sur la cde)
Mesure: mm/s RMS ou µm p-p
Alarmes: relais AL1 + AL2
Fixation: Rail Din EN 50022
|
Doc (Fr)
Doc (En)
Manuel |
 |
T1-D/2 |
Monitoring 2 voies: Input: 2 vélocimètres type
T1-40
Output: 4-20 mA ou 0-10 V
Mesure: mm/s RMS ou µm p-p
Alarmes: 2 relais par voie AL1 + Al2
Fixation: Rail Din EN 50022
|
Download
Manuel |
|

|
TDSP |
Rack 19" multivoies:
- Vibration de palier absolue ou relative
- Déplacement axial
- Température
- Vitesse (3 entrées tachy)
- Alarmes
- Fonctions by-pass, trip-multiplier
- Liaison Ethernet
- SIL
|
Download |
 |
TDSP Overspeed SIL3 |
Rack 19" SIL3
- Vitesse de rotation
- Survitesse
- Zéro speed
- Sens inverse de rotation
- 2 blocs d'alimentation
- 3 voies indépendantes avec logique 2oo3
- Connexion Ethernet
- SIL 3
|
Dowload |
|
|
